複合国产AV麻豆系列膜“特殊部位拚接試驗”結論

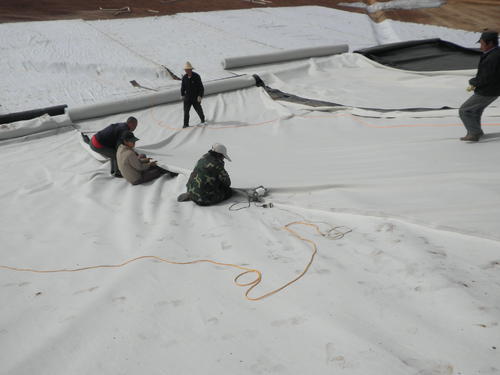

按照試驗規劃，先對試驗場地進行了整平碾壓及雜物清理，並參照壩坡防滑槽的尺寸人工開挖了兩條坑槽；然後，按照複合国产AV麻豆系列膜鋪設、搭接寬度校正、底層布縫合、中間膜焊接、麵層布縫合的步驟進行了拚接。
（1）設計要求的複合国产AV麻豆系列膜的焊接溫度為180~200℃，經試驗證明不適用於本工程，實際施工中不予采用。
（2）外界溫度在5~15℃範圍內，焊接溫度可采用300~400℃，焊機行走速度3~6檔。
（3）外界溫度在15~25℃範圍內，焊接溫度可采用300~350℃，焊機行走速度3~4檔。
（4）外界溫度在25~35℃範圍內，焊接溫度可采用250~300℃，焊機行走速度1.5~3檔。
（5）焊接溫度與外界氣溫成反比，焊接速度與焊接溫度成正比。因此，實際施工過程中，作業參數可根據施工現場氣溫、地麵溫度以及作業前的小樣試焊情況，在保證焊機正常工作的情況下適當調整。
（6）在破損、焊縫取樣等特殊部位可采用PE膠粘結的方法進行修補；
（7）T形焊縫可將其中一條焊縫封堵後直接過縫焊接，無需特殊處理；
（8）T形焊縫補強可根據實際情況，采用熱風焊槍焊接和PE膠粘接均可。
首頁
電話
QQ
聯係
