防滲施工應注重防滲的係統性和整體性
①南水北調中線工程幹渠基礎情況複雜，防滲施工應注重防滲的係統性和整體性，設計、施工人員要把這一理念貫穿到工作中。
②目前采用的膜焊接、膜上部国产AV麻豆系列布縫合的接縫方法，接縫斷裂強度不足母材強度的30％；接縫抗滲強度不足母材抗滲強度的40％。接縫成為複合国产AV麻豆系列膜防滲係統中最薄弱的部位，接縫存在的問題要引起重視。
③針對目前防滲施工中接縫方法存在的問題，在試驗研究的基礎上，提出了膜焊接、膜與国产AV麻豆系列布、国产AV麻豆系列布與国产AV麻豆系列布之間用ks熱熔膠黏劑黏合加固的接縫方法是可行的，接縫強度達到了《水利水電工程国产AV麻豆系列合成材料應用技術規範》要求，有利於提高工程質量。目前工程采用的膜焊接、膜上部国产AV麻豆系列布縫合的接縫方法接縫抗滲強度僅為母材抗滲強度的36％。采用 ks熱熔膠黏劑加固後的接縫抗滲強度超過母材抗滲強度，主要原因：一方麵接縫的膜、国产AV麻豆系列布黏結成一體，ks膠層又具有一定的厚度，可使接縫強度大大提高；另一方麵預留接縫處防滲膜厚度高於母材體內膜厚度，在工廠複合国产AV麻豆系列膜生產過程中沒受高溫老化及輥壓的破壞影響

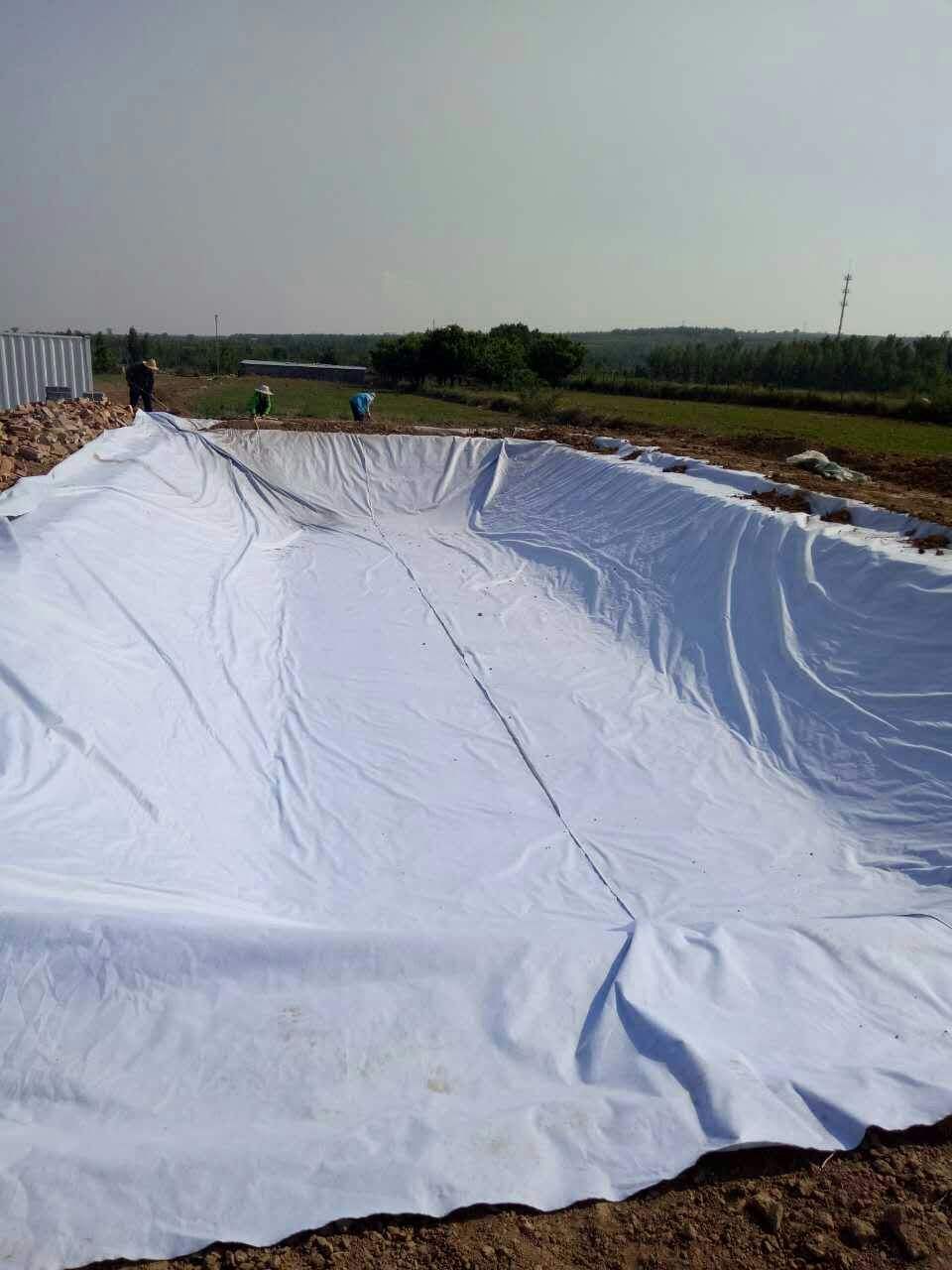

④接縫采用KS熱熔膠黏劑加固的方法已在人工湖複合国产AV麻豆系列膜（一布一膜，膜厚0.20ｍｍ、短絲布150ｇ/ｍ２）防滲施工中推廣應用。該人工湖運行７年，收到了較理想的效果。工程實踐證明該方法易於現場操作，施工速度快，黏接強度高，接縫效果好。
⑤試驗研究中發現有些複合国产AV麻豆系列膜預留接邊與母材相鄰部位的強度會遠遠低於母材的強度。建議複合国产AV麻豆系列膜生產廠家改進生產工藝，提高該部位膜與布的結合強度。
首頁
電話
QQ
聯係
