HDPE国产AV麻豆系列膜專用料防老化實驗原理

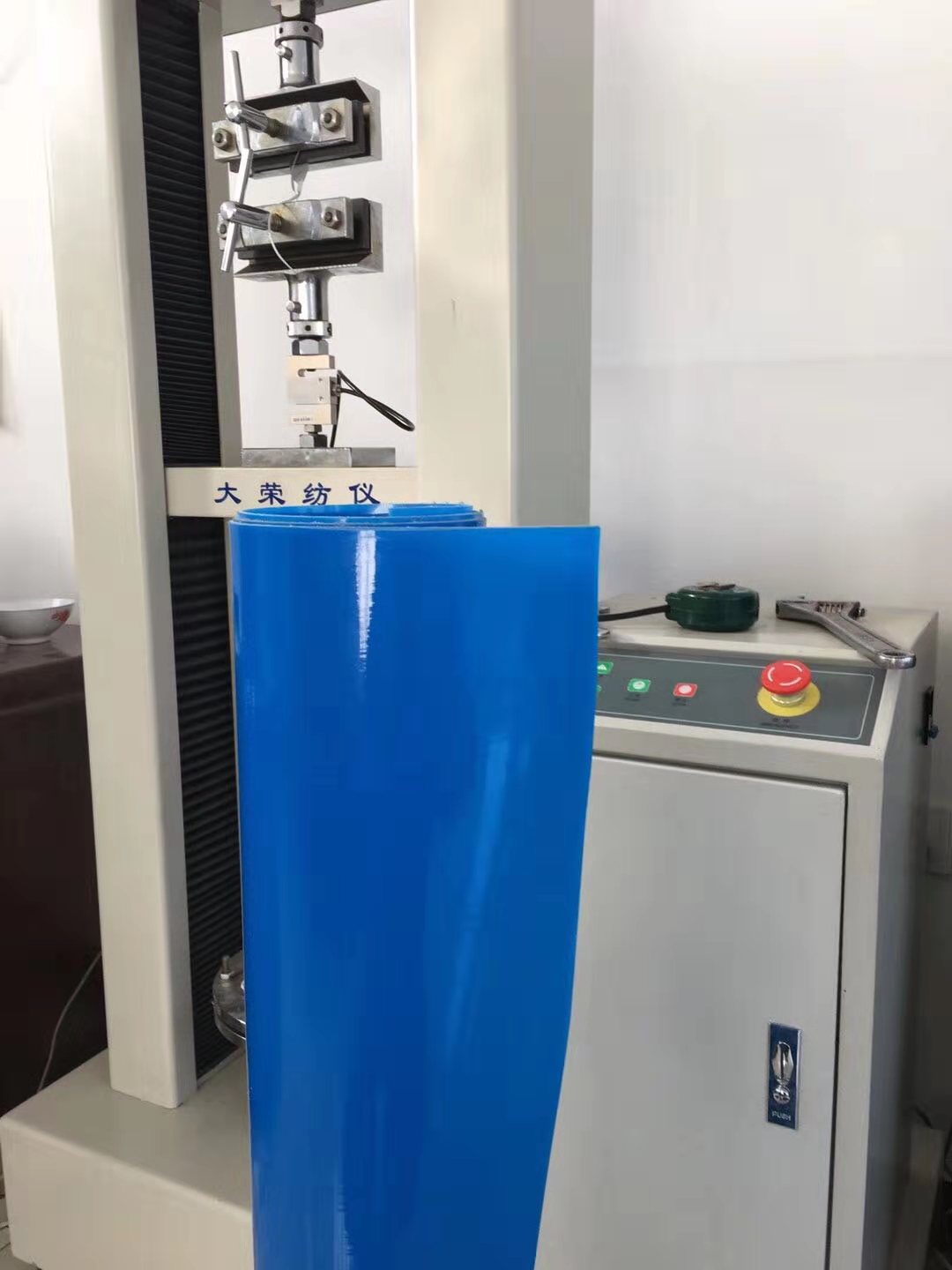

HDPE国产AV麻豆系列膜專用料防老化實驗原理，熱分析測定聚合物的氧化誘導時間就是加速老化實驗的方法之一。穩定化聚合物在氧化過程中首先是消耗加入的抗氧劑，抗氧劑對聚合物起保護作用，待抗氧劑耗盡便開始氧化。
實驗步驟：接通氧氣和氮氣，打開氣體切換裝置，分別調節兩種氣體的流量，使之均達到50±5cm3/min然後切換成氮氣。將盛有（15±0.5mg）試樣的開口鋁皿置於熱分析儀器的樣品支持架上。以20℃/min的速率升溫至200±0.1℃，使該溫度恒定。開始記錄熱曲線（如溫度-時間關係曲線）保持恒溫5min後，迅速切換成氧氣。
從氧化誘導期測試結果來看，抗氧劑加入量未調整時共混體係氧化誘導期測試都低於標準要求，調整抗氧劑加入量後，氧化誘導期得到了提高，碳黑母粒的添加對氧化誘導期有負麵影響，這是由於碳黑粒子對抗氧劑的吸附作用導致作用效果下降。
首頁
電話
QQ
聯係
